公司核心技術
|Innovative Technology一、 “厭氧+AO-MBR+納濾(lv)+反滲透” 垃圾(ji)(ji)滲濾(lv)液/餐廚(chu)垃圾(ji)(ji)處(chu)理(li)組合(he)工藝技術
◆萊茵環保從借鑒國外先進技術經驗,在工程實戰中不斷優化工藝流程,形成一套高效、低能耗、運行穩定的工藝技術路線。
◆該項組合工藝,集成厭氧生物處理技術低能耗的優勢,對高濃度有機物進行高效水解、酸化,從復雜大分子有機物轉化為小分子可溶性有機物、糖類、氨基酸,最終生成甲烷、二氧化碳和水等無害化物質。公司在MBR系統的膜組件選用中,注重膜材料的熱穩定性和化學穩定性,使膜組件具有高通量和卓越的抗污染能力。
◆萊茵環保經過十七年的工程實踐不斷優化, UASB/新型IOC厭氧+MBR+納濾+反滲透組合工藝對有機物的去除方面表現出卓越的優勢,具有抗沖擊負荷能力強的優勢,大大提高了有機物的去除效率。對污水的NH3-N具有良好的去除效率,最高可達到9099%以上。該技術對TP也有很高的去除效率,最高可以達到8595%以上。該技術可以省去傳統活性污泥法的消毒環節的,是一項“綠色技術”。
◆生態環境部《生活垃圾填埋場滲濾液處理工程技術規范》(HJ 564-2010)參編單位。
◆住房與城鄉建設部《生活垃圾滲濾液處理技術規范》(CJJ 150-2010)參編單位。
◆公司MBR+NF/RO滲濾液處理技術入選《2009年國家先進污染防治示范技術名錄》(環發[2009]146號文件)。
◆公司入選中環協《2010年國家先進污染防治示范技術名錄》技術依托單位。
二、 公司擁(yong)有的(de)新型(xing)的(de)餐(can)廚垃(la)圾資(zi)源化處理技術
預處理+熱水解制(zhi)漿/生物(wu)水解制(zhi)漿+三(san)相分離—油: 厭氧+MBR+納濾(lv)+反滲(shen)透。
◆我(wo)國(guo)餐廚(chu)垃(la)圾(ji)(ji)占城(cheng)市(shi)生活垃(la)圾(ji)(ji)比重的(de)37~62%,隨(sui)著生活水平的(de)提升,餐廚(chu)垃(la)圾(ji)(ji)的(de)數量還在不(bu)斷(duan)(duan)增(zeng)加(jia),結構更加(jia)豐(feng)富(fu),隨(sui)著垃(la)圾(ji)(ji)分類的(de)政策不(bu)斷(duan)(duan)推開,萊茵環(huan)保緊跟國(guo)家產業(ye)政策的(de)導向,自主(zhu)研發餐廚(chu)垃(la)圾(ji)(ji)資源化技術,重點(dian)研究(jiu)餐廚(chu)垃(la)圾(ji)(ji)高效厭氧反應器設(she)計、餐廚(chu)垃(la)圾(ji)(ji)污染(ran)水深度(du)處理等核(he)心關鍵技術。
◆餐(can)廚(chu)垃圾經(jing)過分(fen)選(xuan)、破碎、輸送等預(yu)處(chu)理技術,將分(fen)選(xuan)后的(de)物(wu)料(liao)進(jin)行熱水解(jie)制(zhi)漿處(chu)理/生物(wu)水解(jie)制(zhi)漿處(chu)理,處(chu)理后的(de)物(wu)料(liao)進(jin)入氣浮三(san)相(xiang)分(fen)離系(xi)統,進(jin)行油(you)(you)水分(fen)離和固液(ye)分(fen)離,廢(fei)油(you)(you)脂經(jing)過資源化處(chu)理,用于制(zhi)備生物(wu)柴(chai)油(you)(you),渣料(liao)進(jin)行焚燒,水進(jin)入深度(du)處(chu)理環節,可達標排放。
◆萊茵環保自主研發(fa)的餐廚垃圾(ji)(ji)高效(xiao)(xiao)(xiao)濕(shi)式厭氧反應器產生的沼(zhao)氣,可以(yi)制(zhi)備生物燃氣,重(zhong)新設(she)計的布水系統和(he)排(pai)渣系統,可以(yi)有效(xiao)(xiao)(xiao)防止反應器結垢(gou)現象,使(shi)厭氧發(fa)酵反應效(xiao)(xiao)(xiao)率更(geng)高,加速水解(jie)酸化過程,在公司多個餐廚垃圾(ji)(ji)處(chu)理項目中,運行(xing)效(xiao)(xiao)(xiao)果良好,取得良好的經濟效(xiao)(xiao)(xiao)益和(he)社會效(xiao)(xiao)(xiao)益。
三、 側流(liu)厭氧氨氧化耦(ou)合垃(la)圾滲(shen)濾(lv)液MBR生化處理裝置和工藝
公司在(zai)國家《生(sheng)活(huo)垃圾滲(shen)(shen)瀝液(ye)處(chu)理技(ji)術(shu)規(gui)范》(CJJ150-2010)推薦的垃圾滲(shen)(shen)濾液(ye)“兩級(ji)AO生(sheng)化(hua)+MBR”常規(gui)工(gong)藝(yi)的基礎(chu)上, 進一步發明了側(ce)流厭氧(yang)氨氧(yang)化(hua)耦合垃圾滲(shen)(shen)濾液(ye)MBR生(sheng)化(hua)處(chu)理裝置和工(gong)藝(yi)系統,其(qi)工(gong)藝(yi)說明如(ru)下:
a) 來自厭氧(yang)發酵(jiao)系統(tong)的(de)進(jin)水(shui)(shui)的(de)大(da)部(bu)分水(shui)(shui)量(liang)(70-80%)由(you)(you)裝有一級(ji)反硝(xiao)化(hua)(hua)罐(guan)(guan)(guan)(guan)進(jin)水(shui)(shui)閥的(de)管道Ⅰ通過一級(ji)反硝(xiao)化(hua)(hua)罐(guan)(guan)(guan)(guan)進(jin)水(shui)(shui)口流入(ru)一級(ji)反硝(xiao)化(hua)(hua)罐(guan)(guan)(guan)(guan);而(er)另外一部(bu)分進(jin)水(shui)(shui)量(liang)(20-30%)由(you)(you)裝有側流反硝(xiao)化(hua)(hua)罐(guan)(guan)(guan)(guan)進(jin)水(shui)(shui)閥的(de)管道Ⅵ通過側流反硝(xiao)化(hua)(hua)罐(guan)(guan)(guan)(guan)進(jin)水(shui)(shui)口流入(ru)側流反硝(xiao)化(hua)(hua)罐(guan)(guan)(guan)(guan)。
b) 流入一(yi)(yi)級(ji)反硝(xiao)(xiao)化(hua)(hua)罐(guan)內的(de)進水(shui)(shui),與(yu)來自外(wai)置超(chao)濾(lv)系(xi)(xi)統的(de)外(wai)置超(chao)濾(lv)系(xi)(xi)統濃(nong)液(ye)(ye)回(hui)(hui)(hui)(hui)流閥(fa)再經外(wai)置超(chao)濾(lv)系(xi)(xi)統濃(nong)液(ye)(ye)回(hui)(hui)(hui)(hui)流入口(kou)的(de)外(wai)置超(chao)濾(lv)系(xi)(xi)統出(chu)水(shui)(shui)濃(nong)液(ye)(ye)混合(he),也與(yu)通過一(yi)(yi)級(ji)硝(xiao)(xiao)化(hua)(hua)液(ye)(ye)回(hui)(hui)(hui)(hui)流泵、一(yi)(yi)級(ji)硝(xiao)(xiao)化(hua)(hua)液(ye)(ye)回(hui)(hui)(hui)(hui)流控(kong)制閥(fa)和一(yi)(yi)級(ji)硝(xiao)(xiao)化(hua)(hua)液(ye)(ye)回(hui)(hui)(hui)(hui)流入口(kou)的(de)來自一(yi)(yi)級(ji)硝(xiao)(xiao)化(hua)(hua)罐(guan)流入的(de)內回(hui)(hui)(hui)(hui)流硝(xiao)(xiao)化(hua)(hua)液(ye)(ye)混合(he),進行(xing)反硝(xiao)(xiao)化(hua)(hua)去除硝(xiao)(xiao)態氮生(sheng)化(hua)(hua)反應(ying);反硝(xiao)(xiao)化(hua)(hua)后的(de)混合(he)液(ye)(ye)通過一(yi)(yi)級(ji)硝(xiao)(xiao)化(hua)(hua)罐(guan)進水(shui)(shui)閥(fa)、管(guan)道Ⅱ和一(yi)(yi)級(ji)硝(xiao)(xiao)化(hua)(hua)罐(guan)進水(shui)(shui)口(kou)流入一(yi)(yi)級(ji)硝(xiao)(xiao)化(hua)(hua)罐(guan),在一(yi)(yi)級(ji)硝(xiao)(xiao)化(hua)(hua)射流曝(pu)氣(qi)器曝(pu)氣(qi)好氧(yang)的(de)條件下完成一(yi)(yi)級(ji)好氧(yang)硝(xiao)(xiao)化(hua)(hua),去除大(da)部分可生(sheng)物降解(jie)的(de)COD和將大(da)部分氨氮氧(yang)化(hua)(hua)成硝(xiao)(xiao)態氮。
c) 來自一級(ji)(ji)硝(xiao)(xiao)化(hua)(hua)罐(guan)(guan)的(de)(de)大部分(70-80%)混(hun)合(he)液(ye)通(tong)過二(er)(er)(er)(er)級(ji)(ji)反(fan)硝(xiao)(xiao)化(hua)(hua)進(jin)水(shui)(shui)閥、管道Ⅲ和(he)(he)二(er)(er)(er)(er)級(ji)(ji)反(fan)硝(xiao)(xiao)化(hua)(hua)罐(guan)(guan)進(jin)水(shui)(shui)口流(liu)入(ru)二(er)(er)(er)(er)級(ji)(ji)反(fan)硝(xiao)(xiao)化(hua)(hua)罐(guan)(guan),混(hun)合(he)液(ye)中的(de)(de)硝(xiao)(xiao)態氮(dan)利用混(hun)合(he)液(ye)中剩余的(de)(de)可(ke)(ke)生化(hua)(hua)的(de)(de)少量COD和(he)(he)通(tong)過碳源(yuan)投加口外加的(de)(de)碳源(yuan)進(jin)行二(er)(er)(er)(er)級(ji)(ji)反(fan)硝(xiao)(xiao)化(hua)(hua)脫(tuo)氮(dan);二(er)(er)(er)(er)級(ji)(ji)脫(tuo)氮(dan)后的(de)(de)混(hun)合(he)液(ye)通(tong)過二(er)(er)(er)(er)級(ji)(ji)硝(xiao)(xiao)化(hua)(hua)罐(guan)(guan)進(jin)水(shui)(shui)閥、管道Ⅳ和(he)(he)二(er)(er)(er)(er)級(ji)(ji)硝(xiao)(xiao)化(hua)(hua)罐(guan)(guan)進(jin)水(shui)(shui)口流(liu)入(ru)二(er)(er)(er)(er)級(ji)(ji)硝(xiao)(xiao)化(hua)(hua)罐(guan)(guan),在二(er)(er)(er)(er)級(ji)(ji)硝(xiao)(xiao)化(hua)(hua)射流(liu)曝(pu)氣器曝(pu)氣好(hao)氧的(de)(de)條件下在二(er)(er)(er)(er)級(ji)(ji)硝(xiao)(xiao)化(hua)(hua)罐(guan)(guan)內去除混(hun)合(he)液(ye)中剩余的(de)(de)可(ke)(ke)生物降解的(de)(de)COD,并(bing)將剩余氨氮(dan)氧化(hua)(hua)成硝(xiao)(xiao)態氮(dan)。
d) 來(lai)自一級硝(xiao)(xiao)化罐(guan)(guan)的(de)(de)小(xiao)部分(fen)(fen)(20-30%)混(hun)合(he)液通過(guo)(guo)一級硝(xiao)(xiao)化罐(guan)(guan)側(ce)流(liu)(liu)閥、管道Ⅴ和側(ce)流(liu)(liu)反(fan)(fan)硝(xiao)(xiao)化罐(guan)(guan)硝(xiao)(xiao)化液入水口(kou)流(liu)(liu)入側(ce)流(liu)(liu)反(fan)(fan)硝(xiao)(xiao)化罐(guan)(guan),在其內(nei)通過(guo)(guo)前(qian)置反(fan)(fan)硝(xiao)(xiao)化去(qu)除大(da)(da)部分(fen)(fen)分(fen)(fen)點(dian)進(jin)水量(liang)中的(de)(de)可生物(wu)降(jiang)解COD和來(lai)自一級硝(xiao)(xiao)化罐(guan)(guan)混(hun)合(he)液小(xiao)部分(fen)(fen)流(liu)(liu)量(liang)(20-30%)中的(de)(de)大(da)(da)部分(fen)(fen)硝(xiao)(xiao)態氮(dan)(dan);然后,來(lai)自側(ce)流(liu)(liu)反(fan)(fan)硝(xiao)(xiao)化罐(guan)(guan)通過(guo)(guo)側(ce)流(liu)(liu)IFAS厭(yan)氧(yang)(yang)氨氧(yang)(yang)化罐(guan)(guan)入水閥、管道Ⅶ和側(ce)流(liu)(liu)IFAS厭(yan)氧(yang)(yang)氨氧(yang)(yang)化罐(guan)(guan)入水口(kou)流(liu)(liu)入側(ce)流(liu)(liu)IFAS厭(yan)氧(yang)(yang)氨氧(yang)(yang)化罐(guan)(guan),在穿孔曝(pu)氣(qi)管維持其內(nei)低DO運行條(tiao)件下,主(zhu)要存在于懸浮生長(chang)活性污泥中的(de)(de)好氧(yang)(yang)氨氧(yang)(yang)化菌(jun)(AOB)將混(hun)合(he)液中的(de)(de)部分(fen)(fen)氨氮(dan)(dan)氧(yang)(yang)化成亞(ya)硝(xiao)(xiao)態氮(dan)(dan),而主(zhu)要生長(chang)在懸浮填料上的(de)(de)厭(yan)氧(yang)(yang)氨氧(yang)(yang)化菌(jun)利用混(hun)合(he)液中的(de)(de)亞(ya)硝(xiao)(xiao)態氮(dan)(dan)和未被氧(yang)(yang)化的(de)(de)氨氮(dan)(dan)進(jin)行厭(yan)氧(yang)(yang)氨氧(yang)(yang)化生化反(fan)(fan)應生成氮(dan)(dan)氣(qi)、去(qu)除TN。
e) 曝氣(qi)鼓風機通(tong)過一(yi)級硝(xiao)(xiao)(xiao)化(hua)罐曝氣(qi)控(kong)制(zhi)閥、二級硝(xiao)(xiao)(xiao)化(hua)罐曝氣(qi)控(kong)制(zhi)閥、側流(liu)IFAS厭氧氨(an)氧化(hua)罐曝氣(qi)控(kong)制(zhi)閥分別與一(yi)級硝(xiao)(xiao)(xiao)化(hua)射流(liu)曝氣(qi)器(qi)、二級硝(xiao)(xiao)(xiao)化(hua)射流(liu)曝氣(qi)器(qi)和穿(chuan)孔曝氣(qi)管相(xiang)連通(tong),而(er)分別控(kong)制(zhi)提供它們所需的曝氣(qi)量。
f) 來自二(er)級(ji)硝(xiao)化罐的(de)(de)混(hun)(hun)合(he)液(ye)(ye)和流(liu)(liu)過側流(liu)(liu)IFAS厭氧(yang)氨(an)氧(yang)化罐內的(de)(de)出水滾筒篩網的(de)(de)混(hun)(hun)合(he)液(ye)(ye)混(hun)(hun)合(he)后通過外置(zhi)(zhi)超濾系統(tong)(tong)進(jin)水閥進(jin)入外置(zhi)(zhi)超濾系統(tong)(tong),在外置(zhi)(zhi)超濾系統(tong)(tong)的(de)(de)外置(zhi)(zhi)超濾清液(ye)(ye)流(liu)(liu)出本發明的(de)(de)裝(zhuang)置(zhi)(zhi),而濃液(ye)(ye)回流(liu)(liu)到一(yi)級(ji)反硝(xiao)化罐。
下圖為該工藝基本示意流程。
側(ce)流(liu)(liu)(liu)(liu)厭(yan)(yan)氧(yang)(yang)氨(an)氧(yang)(yang)化(hua)(hua)(hua)耦合(he)垃圾(ji)(ji)滲(shen)濾液MBR生化(hua)(hua)(hua)處理裝置(zhi)和(he)(he)工藝(yi)系(xi)(xi)(xi)(xi)統具有以(yi)下優點:① 增(zeng)(zeng)(zeng)加(jia)(jia)側(ce)流(liu)(liu)(liu)(liu)IFAS厭(yan)(yan)氧(yang)(yang)氨(an)氧(yang)(yang)化(hua)(hua)(hua)罐(guan)(guan)(guan)(guan)(guan)自養(yang)脫氮(dan)和(he)(he)采(cai)用兩點進(jin)(jin)水(shui)(shui)(shui)(shui)(shui)(shui)的(de)(de)(de)(de)(de)策略(lve)可(ke)減(jian)(jian)少(shao)常規(gui)工藝(yi)中一級(ji)(ji)(ji)硝(xiao)化(hua)(hua)(hua)罐(guan)(guan)(guan)(guan)(guan)、二(er)級(ji)(ji)(ji)硝(xiao)化(hua)(hua)(hua)罐(guan)(guan)(guan)(guan)(guan)的(de)(de)(de)(de)(de)曝氣量(liang)(liang)能耗(hao),也節省(sheng)外(wai)加(jia)(jia)二(er)級(ji)(ji)(ji)反(fan)硝(xiao)化(hua)(hua)(hua)脫氮(dan)需(xu)要的(de)(de)(de)(de)(de)碳(tan)源;②側(ce)流(liu)(liu)(liu)(liu)厭(yan)(yan)氧(yang)(yang)氨(an)氧(yang)(yang)化(hua)(hua)(hua)罐(guan)(guan)(guan)(guan)(guan)可(ke)充(chong)分(fen)保證低濃(nong)度(du)可(ke)生物(wu)降解COD和(he)(he)低濃(nong)度(du)硝(xiao)態氮(dan)混(hun)合(he)液進(jin)(jin)一步流(liu)(liu)(liu)(liu)入側(ce)流(liu)(liu)(liu)(liu)IFAS厭(yan)(yan)氧(yang)(yang)氨(an)氧(yang)(yang)化(hua)(hua)(hua)罐(guan)(guan)(guan)(guan)(guan),而其(qi)混(hun)合(he)液中的(de)(de)(de)(de)(de)氨(an)氮(dan)濃(nong)度(du)仍(reng)保持較高的(de)(de)(de)(de)(de)水(shui)(shui)(shui)(shui)(shui)(shui)平(ping),其(qi)結(jie)果就充(chong)分(fen)滿足了部分(fen)亞硝(xiao)化(hua)(hua)(hua)和(he)(he)厭(yan)(yan)氧(yang)(yang)氨(an)氧(yang)(yang)化(hua)(hua)(hua)(PNA)所需(xu)進(jin)(jin)水(shui)(shui)(shui)(shui)(shui)(shui)條件,即進(jin)(jin)水(shui)(shui)(shui)(shui)(shui)(shui)要求COD和(he)(he)硝(xiao)態氮(dan)濃(nong)度(du)低,進(jin)(jin)水(shui)(shui)(shui)(shui)(shui)(shui)氨(an)氮(dan)要維持較高水(shui)(shui)(shui)(shui)(shui)(shui)平(ping);③側(ce)流(liu)(liu)(liu)(liu)反(fan)硝(xiao)化(hua)(hua)(hua)罐(guan)(guan)(guan)(guan)(guan)對(dui)(dui)進(jin)(jin)水(shui)(shui)(shui)(shui)(shui)(shui)量(liang)(liang)的(de)(de)(de)(de)(de)分(fen)流(liu)(liu)(liu)(liu)作用使得在維持MBR生化(hua)(hua)(hua)處理系(xi)(xi)(xi)(xi)統內MLSS濃(nong)度(du)不(bu)變的(de)(de)(de)(de)(de)情況下,減(jian)(jian)少(shao)了外(wai)置(zhi)超(chao)(chao)濾系(xi)(xi)(xi)(xi)統通過(guo)外(wai)置(zhi)超(chao)(chao)濾系(xi)(xi)(xi)(xi)統濃(nong)液回(hui)流(liu)(liu)(liu)(liu)入口回(hui)流(liu)(liu)(liu)(liu)到一級(ji)(ji)(ji)硝(xiao)化(hua)(hua)(hua)罐(guan)(guan)(guan)(guan)(guan)的(de)(de)(de)(de)(de)回(hui)流(liu)(liu)(liu)(liu)量(liang)(liang),也進(jin)(jin)而減(jian)(jian)少(shao)了外(wai)置(zhi)超(chao)(chao)濾系(xi)(xi)(xi)(xi)統的(de)(de)(de)(de)(de)運(yun)行負荷(he)和(he)(he)運(yun)行壓力(li);④當已(yi)經建成的(de)(de)(de)(de)(de)垃圾(ji)(ji)滲(shen)濾液處理設施(shi)(shi)(shi)和(he)(he)原(yuan)來(lai)設計前相比進(jin)(jin)水(shui)(shui)(shui)(shui)(shui)(shui)水(shui)(shui)(shui)(shui)(shui)(shui)質(zhi)發生惡化(hua)(hua)(hua)、原(yuan)設施(shi)(shi)(shi)生化(hua)(hua)(hua)系(xi)(xi)(xi)(xi)統HRT偏(pian)小、或(huo)總的(de)(de)(de)(de)(de)出水(shui)(shui)(shui)(shui)(shui)(shui)標準(zhun)提高而需(xu)要對(dui)(dui)原(yuan)設施(shi)(shi)(shi)進(jin)(jin)行升(sheng)級(ji)(ji)(ji)改(gai)造時,該(gai)(gai)新工藝(yi)的(de)(de)(de)(de)(de)側(ce)流(liu)(liu)(liu)(liu)自養(yang)脫氮(dan)方(fang)式(shi)是(shi)在不(bu)增(zeng)(zeng)(zeng)加(jia)(jia)后續外(wai)置(zhi)超(chao)(chao)濾系(xi)(xi)(xi)(xi)統的(de)(de)(de)(de)(de)進(jin)(jin)水(shui)(shui)(shui)(shui)(shui)(shui)水(shui)(shui)(shui)(shui)(shui)(shui)量(liang)(liang)、水(shui)(shui)(shui)(shui)(shui)(shui)力(li)負荷(he)和(he)(he)不(bu)需(xu)要對(dui)(dui)外(wai)置(zhi)超(chao)(chao)濾系(xi)(xi)(xi)(xi)統增(zeng)(zeng)(zeng)加(jia)(jia)任何投入的(de)(de)(de)(de)(de)情況下實(shi)現的(de)(de)(de)(de)(de),即:只(zhi)需(xu)要新增(zeng)(zeng)(zeng)側(ce)流(liu)(liu)(liu)(liu)反(fan)硝(xiao)化(hua)(hua)(hua)罐(guan)(guan)(guan)(guan)(guan)和(he)(he)側(ce)流(liu)(liu)(liu)(liu)IFAS厭(yan)(yan)氧(yang)(yang)氨(an)氧(yang)(yang)化(hua)(hua)(hua)罐(guan)(guan)(guan)(guan)(guan)就可(ke)實(shi)現對(dui)(dui)原(yuan)MBR生化(hua)(hua)(hua)處理系(xi)(xi)(xi)(xi)統設施(shi)(shi)(shi)的(de)(de)(de)(de)(de)升(sheng)級(ji)(ji)(ji)改(gai)造,不(bu)會增(zeng)(zeng)(zeng)加(jia)(jia),反(fan)而只(zhi)能減(jian)(jian)輕原(yuan)有外(wai)置(zhi)超(chao)(chao)濾系(xi)(xi)(xi)(xi)統的(de)(de)(de)(de)(de)處理負荷(he)負擔。⑤該(gai)(gai)新工藝(yi)易于對(dui)(dui)已(yi)經建成的(de)(de)(de)(de)(de)垃圾(ji)(ji)滲(shen)濾液處理設施(shi)(shi)(shi)的(de)(de)(de)(de)(de)擴建和(he)(he)升(sheng)級(ji)(ji)(ji)改(gai)造,工程可(ke)行性強、運(yun)行成本低和(he)(he)改(gai)造實(shi)施(shi)(shi)(shi)技術風險小。
四、 UASB厭氧(yang)罐(guan)裝(zhuang)備技術
① 設(she)備描述
厭氧反應器從(cong)下(xia)向上(shang)可(ke)分(fen)(fen)為(wei)(wei)四(si)個功能區,即池低的(de)(de)(de)進水(shui)分(fen)(fen)配(pei)裝(zhuang)置(zhi)、底(di)部的(de)(de)(de)污泥(ni)床(chuang)(chuang)(布水(shui)區)、中部的(de)(de)(de)反應區、頂(ding)部的(de)(de)(de)分(fen)(fen)離(li)(li)區(出水(shui)區)。廢水(shui)首先(xian)通過(guo)(guo)配(pei)水(shui)裝(zhuang)置(zhi)均勻分(fen)(fen)布到池底(di),再(zai)向上(shang)均勻通過(guo)(guo)污泥(ni)床(chuang)(chuang),有機物被(bei)轉化為(wei)(wei)甲烷和二氧化碳(tan),氣(qi)液固由頂(ding)部分(fen)(fen)離(li)(li)區的(de)(de)(de)三相分(fen)(fen)離(li)(li)器分(fen)(fen)離(li)(li),污泥(ni)返回污泥(ni)床(chuang)(chuang),廢水(shui)流出反應器,收集沼氣(qi)被(bei)作為(wei)(wei)能源利用。
公司(si)對厭氧反(fan)(fan)應的關鍵部件:布(bu)(bu)水器(qi)、三相(xiang)分(fen)離器(qi)等加(jia)以改(gai)進(jin),設(she)計出(chu)具(ju)有更好效果和更低投資的厭氧反(fan)(fan)應器(qi)。布(bu)(bu)水器(qi)采用單(dan)孔單(dan)管(guan)布(bu)(bu)水器(qi),布(bu)(bu)水管(guan)道及(ji)布(bu)(bu)水頭口徑(jing)大,不容(rong)易堵塞(sai)。萬(wan)一出(chu)現堵塞(sai),操作人員能(neng)夠(gou)及(ji)時發現,并且堵塞(sai)容(rong)易清除。
公司的(de)(de)厭(yan)(yan)氧反應器(qi)系統(tong)(tong)(tong)設(she)備是對傳統(tong)(tong)(tong) UASB 厭(yan)(yan)氧反應器(qi)的(de)(de)改進,專用于用于處理垃圾(ji)滲(shen)濾液(ye)和高(gao)濃(nong)度(du)有機廢水的(de)(de)的(de)(de)厭(yan)(yan)氧反應器(qi)設(she)備,采用了不同(tong)半(ban)徑不同(tong)位(wei)置的(de)(de)循環布(bu)水管(guan)道,布(bu)水均勻,具(ju)有較強(qiang)(qiang)的(de)(de)攪拌強(qiang)(qiang)度(du),使得(de)整(zheng)個反應罐內無(wu)死角(jiao)區域。該設(she)備系統(tong)(tong)(tong)采用了不同(tong)長度(du)的(de)(de)管(guan)道式(shi)布(bu)水,而不是傳統(tong)(tong)(tong)布(bu)水器(qi),解決了布(bu)水器(qi)的(de)(de)結垢以(yi)及堵(du)塞問題;具(ju)有耐負荷沖擊(ji)性強(qiang)(qiang)的(de)(de)特點,能夠適應來水水量及水質的(de)(de)波動;運行穩定(ding),有機物去除(chu)效率高(gao),操(cao)作簡單,占地面積小(xiao)。
在(zai)該(gai)厭氧(yang)(yang)反應器(qi)內,垃圾滲濾液和高濃度有(you)機(ji)廢水與厭氧(yang)(yang)污泥顆粒充(chong)分(fen)接觸,在(zai)厭氧(yang)(yang)條件(jian)下厭氧(yang)(yang)微(wei)生(sheng)物(wu)將廢水中的(de)(de)有(you)機(ji)污染物(wu)分(fen)解為(wei)三(san)相(xiang)(xiang)(xiang)分(fen)離器(qi)采(cai)用(yong)組合式三(san)相(xiang)(xiang)(xiang)分(fen)離器(qi),把三(san)相(xiang)(xiang)(xiang)分(fen)離器(qi)設備化,簡化了安(an)裝過程,提高了三(san)相(xiang)(xiang)(xiang)分(fen)離的(de)(de)效(xiao)果。
厭氧反應器還具(ju)備省能(neng)源、占地少、去除(chu)效率高、抗有(you)機負荷沖(chong)擊能(neng)力強(qiang)、污泥(ni)產量少、處理運(yun)行成本低、同時可回收能(neng)源的(de)優點(dian)。
通過該處理工段可去(qu)除(chu)廢水中80%以上(shang)有機(ji)物,同時所(suo)降(jiang)解的有機(ji)物在厭(yan)氧細(xi)菌(jun)(產(chan)酸和產(chan)甲烷(wan)菌(jun))的作用下轉化為沼(zhao)氣。沼(zhao)氣中CH4含量在65%左右。沼(zhao)氣通過集(ji)氣罩收集(ji),不會對周圍(wei)環境帶來氣味。

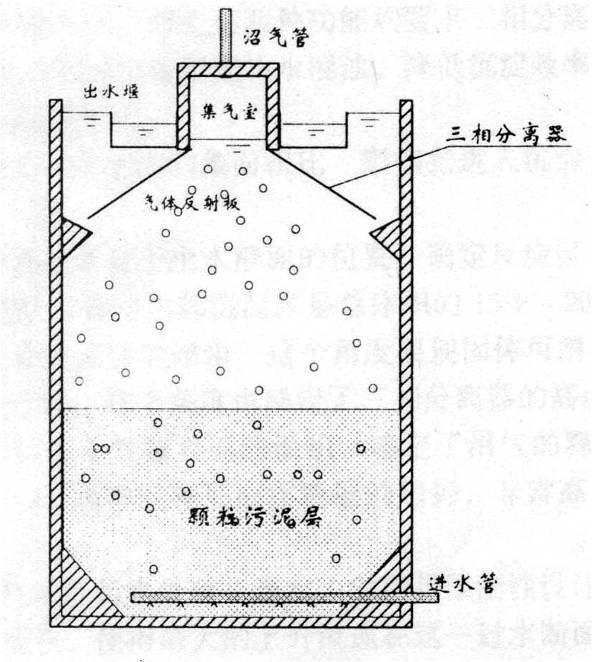

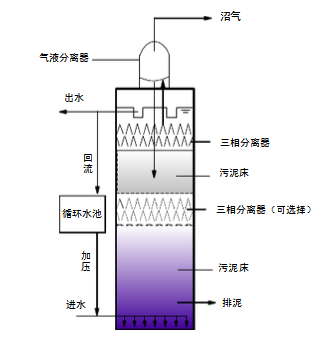

UASB的基本構造(zao)如下:
在進入厭(yan)氧系(xi)統前應考慮加(jia)溫(wen),中溫(wen)厭(yan)氧的加(jia)熱(re)(re)系(xi)統采用垃圾焚燒廠的蒸汽加(jia)熱(re)(re);同時也增加(jia)一(yi)套換熱(re)(re)系(xi)統,用膜(mo)生物反應器(qi)產生的熱(re)(re)量來加(jia)熱(re)(re)厭(yan)氧進水(shui)滲瀝液,這(zhe)樣(yang)符(fu)合節(jie)能減排要求,降(jiang)低了蒸汽的使用量。從而(er)保(bao)證進入厭(yan)氧反應器(qi)的廢水(shui)溫(wen)度(du)在35°C左右。

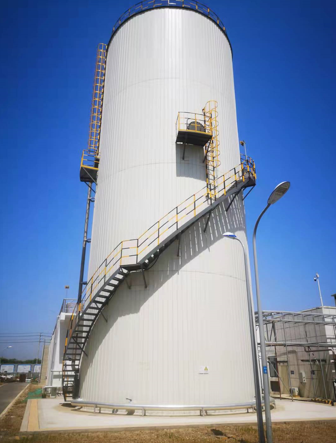

厭氧反應(ying)器(qi)系統設備實圖

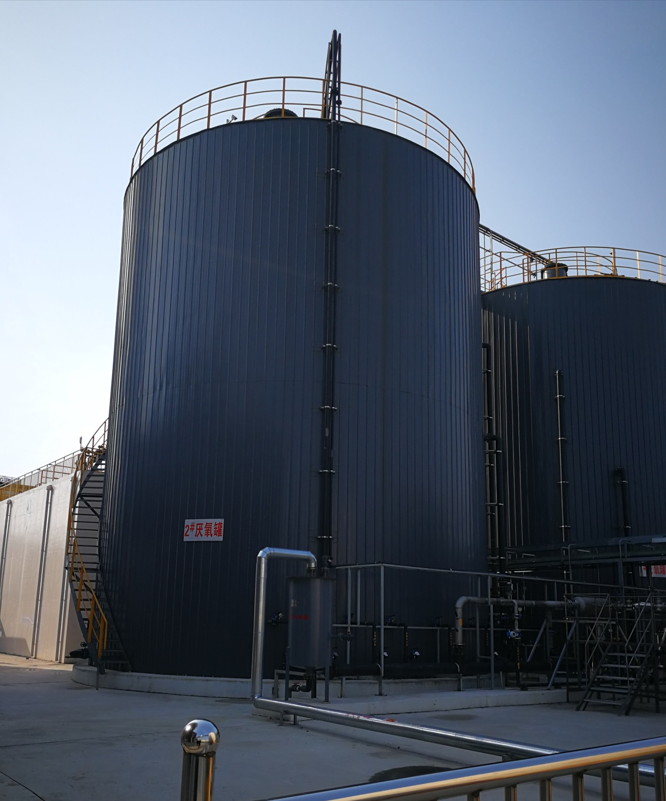

厭氧反應(ying)器系統設備實圖
② 厭氧反應器系統關鍵部件
公司制(zhi)造生產(chan)的厭氧反應器系統的關鍵部件如下:
序號 |
關鍵部件名稱 |
材料和主要功能 |
1 |
厭氧反應罐 |
為碳鋼(gang)防腐:內防腐:防腐前(qian)進行噴(pen)砂除(chu)銹(xiu)處(chu)理,除(chu)銹(xiu)等級不低(di)于Sa21/2級,內(nei)部涂裝環(huan)氧富(fu)鋅底漆2道,干膜(mo)厚度不(bu)小于80μm;環(huan)氧云鐵中間漆1道,干膜厚度(du)不小(xiao)于80μm;環氧煤瀝青面漆2道,干膜厚度不小于80μm;涂層總厚度應(ying)達到240μm以上(shang)外(wai)防腐:富鋅底漆1道,環氧(yang)云鐵1道,氯化橡膠面漆2道(dao),厚度(du)≮120μm;保溫:礦巖棉厚度(du)為100mm,密度(du):100 kg/㎡ 裝飾:彩鋼板(ban)(0.8mm厚)為(wei)厭氧反(fan)應器系統的(de)主要殼體。 |
2 |
反應器內部(bu)頂部(bu)的三(san)相(xiang)分離(li)器:三相分離器(qi)由上(shang)下兩層三角形(xing)導流板組成,由槽鋼固定于厭氧反(fan)應器(qi)的側壁(bi)。 |
盡可能(neng)有效地分離從(cong)污泥床/層中產生的(de)沼(zhao)氣(qi)(qi)(qi),特別是(shi)在高(gao)負(fu)荷的(de)情況下,在集(ji)氣(qi)(qi)(qi)室(shi)下面(mian)反射板的(de)作用是(shi)防止沼(zhao)氣(qi)(qi)(qi)通(tong)過集(ji)氣(qi)(qi)(qi)室(shi)之間(jian)的(de)縫(feng)隙(xi)逸出到沉淀室(shi),另外擋(dang)板還(huan)有利于減少反應室(shi)內高(gao)產氣(qi)(qi)(qi)量所(suo)造(zao)成的(de)液體絮動。 |
3 |
進水分配(pei)(pei)系(xi)統:厭氧反(fan)應器(qi)的配(pei)(pei)水系(xi)統的形(xing)式(shi)有一(yi)管(guan)多孔配(pei)(pei)水方式(shi),分枝式(shi)配(pei)(pei)水方式(shi),一(yi)管(guan)一(yi)孔配(pei)(pei)水方式(shi) |
確保各個(ge)單(dan)位(wei)面積的進水量基本(ben)相(xiang)同,以防止短路等現(xian)象(xiang)發生。盡(jin)可能滿足水力攪(jiao)拌(ban)需要,保證進水有機物與污泥(ni)迅速混(hun)合。容易(yi)觀(guan)察到進水管的堵塞(sai)。當堵塞(sai)被發現(xian)后,很(hen)容易(yi)被清除。 |
4 |
循環水布(bu)水管:分別與該多個循(xun)(xun)環(huan)水(shui)(shui)入口(kou)相連,循(xun)(xun)環(huan)水(shui)(shui)布水(shui)(shui)管長(chang)度有所不(bu)同。 |
用(yong)以實現(xian)均勻布水,同時實現(xian)罐內液(ye)體強力(li)攪拌(ban)。 |
5 |
污泥排放管:為多(duo)根(gen),分別(bie)與該多(duo)個污泥(ni)出口相連,污泥(ni)排放管分布于側壁,靠近厭(yan)氧反應(ying)罐底(di)部。 |
污(wu)泥排(pai)放(fang)管(guan)(guan)圍繞厭氧反應罐污(wu)泥層均勻分(fen)布,其中一根污(wu)泥排(pai)放(fang)管(guan)(guan)的(de)端部(bu)延伸至反應罐的(de)中心軸(zhou)上,其余的(de)污(wu)泥排(pai)放(fang)管(guan)(guan)的(de)端部(bu)位于同一圓(yuan)周上,他們用于排(pai)放(fang)罐體內(nei)污(wu)泥。 |
6 |
氣液分離器和沼氣收集系統 |
產生的沼氣由(you)上(shang)層三相分離(li)器收(shou)集,通過集氣管進入氣液分離(li)器并被導出處理(li)系統,收(shou)集沼氣。 |
③ 厭氧反應器系統關鍵部件的功能
●UASB厭氧系統的功能段設計以下幾個部分:污泥床、污泥懸浮層、沉淀區和三相分離器。各功能段的功能、特點及工藝要求如下:
●污泥床:污泥床位于UASB反應器的底部,具有很高的污泥生物量,其中混合液懸浮固體濃度最高。污泥床中的污泥由活性生物量或細菌占70~80%以上的顆粒污泥組成,正常運行的UASB中的顆粒污泥的粒徑一般在0.5~5MM之間,具有良好的沉降性能,其沉降速度一般為1.2~1.4CM/S。污泥中的生物相組成復雜,主要為桿菌、球菌和絲狀菌等。污泥床在對有機物降解的同時,產生的微小沼氣泡不斷地積累,綜合而逐漸形成大氣泡,氣泡在上升過程中實現污泥混合。
●污泥懸浮層:污泥懸浮層位于污泥床的上部,占整個UASB容積的70%左右,其污泥濃度小于污泥床。污泥高度絮凝,一般為非顆粒狀,其沉降速度明顯小于顆粒污泥,靠來自污泥床中上升的氣泡實現混合。污泥懸浮層中絮凝污泥的濃度自下而上逐漸減小分布狀態。
●沉淀區:沉淀物位于UASB反應器的頂部,其作用之一是隨水流上升的固體顆粒(主要是污泥懸浮層中的絮凝性污泥)沉淀下來,并沿沉淀區底部的斜壁滑落至反應區內(包括污泥床和污泥懸浮層),以減少反應器污泥損失、保證污泥床中的污泥濃度。另一作用是,可以通過調整沉淀區的水位高度來保證集氣室的有效體積,防止集氣室空間破壞。
●三相分離器:是UASB反應器的主要特點之一,三相分離器的合理設計是其正常運行的重要保證,主要作用是將氣體(沼氣)、固體(污泥)和液體(被處理水)三相加以分離,沼氣被引入集氣室,而污泥和出水則進入靜止沉淀區,泥水在重力的作用下發生分離,固體污泥顆粒下沉至反應區。
●垃圾滲濾液等高濃度有機物廢水自下而上地通過厭氧反應器,在反應器的底部有一個高濃度(可達60-80G/L)、高活性的污泥層,大部分有機物在這里被轉化為CH4和CO2。由于氣態產物(消化氣)的攪動和氣泡粘附污泥,在污泥層之上形成一個污泥懸浮層。反應器的上部設有三相分離器,完成氣、液、固三相的分離。被分離的消化氣從上部導出,被分離的污泥則自動滑落到懸浮污泥層,出水則從澄清區流出。由于在反應器內可以培養出大量厭氧顆粒污泥,使反應器的負荷很大。對一般高濃度有機廢水,當水溫在30°左右時,負荷可達10-20KGCOD/(M3*D)。
④ 公司申請的與厭氧反應器系統相關的專利情況
序號 |
專利名稱 |
專(zhuan)利授權公(gong)告號 |
1 |
一種(zhong)用于處理(li)垃(la)圾滲濾(lv)液的(de)厭氧反應設備 |
CN211770537U |
2 |
一種垃圾滲濾(lv)液硝化池消泡(pao)系統 |
CN213231590U |
3 |
一種氣水分離設(she)備 |
CN207203767U |
4 |
一種氣水混(hun)合器 |
CN207546250U |
⑤ 厭氧反應器系統的部分項目應用案例
序號 |
甲方 |
項目名稱 |
項目地點(dian)和規模 |
合同內(nei)容 |
1 |
承德環能(neng)熱(re)電有(you)限責任(ren)公(gong)司 |
承德環能熱電有(you)限(xian)責任公司滲瀝液(ye)技改設備采購(gou)與安裝 |
項目地點:河北省(sheng)承(cheng)德市大(da)石(shi)廟(miao)鎮(zhen)太平(ping)莊村南(nan)側.項目規模:滲濾液400t/d,沼(zhao)液200t/d |
本工程采用厭氧+MBR(雙極A/O+外置式(shi)管式(shi)超濾)工(gong)藝。EPC |
2 |
綿(mian)(mian)陽中科綿(mian)(mian)投環境(jing)服(fu)務有限公司 |
綿陽(yang)市生活垃圾焚(fen)燒發電擴(kuo)建工程滲濾液處(chu)理工程EPC總承包 |
項目地點:綿陽(yang)市玉皇(huang)鎮(zhen)堅堡梁(liang)村(cun)八社(she) 項目規模:300t/d |
本工(gong)程采用厭氧+MBR+NF+RO工藝。EPC |
3 |
中(zhong)節能(neng)(漢中(zhong))環保(bao)能(neng)源有限公司 |
漢中城市生活(huo)垃(la)圾焚燒發電(dian)(熱電(dian)聯(lian)產(chan))PPP項目垃(la)圾滲瀝液處理(li)系統采購 |
項目(mu)地點:漢中市漢臺區徐望鎮五郎(lang)村(漢中市江(jiang)北垃圾(ji)處理場(chang)東側)項(xiang)目(mu)規模:240t/d |
本工程采(cai)用“厭氧+MBR(雙極A/O+外(wai)置式(shi)管式(shi)超濾)+納(na)濾(lv)+反滲透工(gong)藝”。EPC |
4 |
中節能(neng)(南部縣)環保(bao)能(neng)源(yuan)有限(xian)公(gong)司 |
南部(bu)縣生活垃圾焚燒發電項目滲濾液處理系(xi)統設備、安裝采購(gou) |
項目(mu)地點(dian):四川省南充(chong)市南部縣南隆(long)鎮(zhen)匹驢寺(si)村項目(mu)規模:400t/d |
本工程(cheng)采用“預處理+厭氧(yang)UASB+兩級(ji)AO+外(wai)置式(shi)超(chao)濾+NF+RO”。EPC |
五、 IC厭(yan)氧反應罐(guan)裝備技術

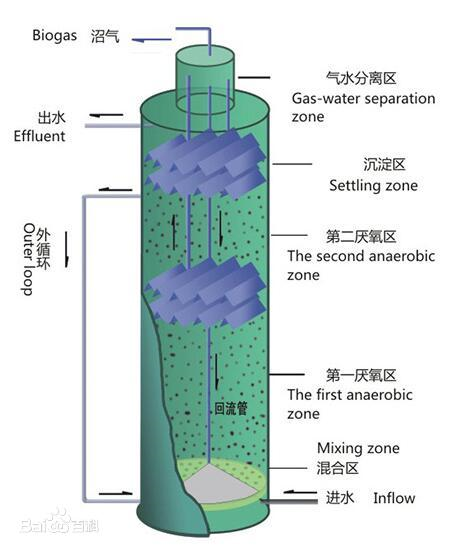

IC(INTERNAL CIRCULATION)反(fan)應器(qi)是新(xin)一代高效厭(yan)(yan)氧反(fan)應器(qi),即內循環厭(yan)(yan)氧反(fan)應器(qi),由2層UASB反(fan)應器(qi)串聯(lian)而成,用(yong)于有機高濃度(du)廢(fei)水。
按功能劃分,反(fan)應(ying)器由(you)下而上共分為(wei)5個區(qu)(qu):混合(he)區(qu)(qu)、第(di)1厭氧區(qu)(qu)、第(di)2厭氧區(qu)(qu)、沉淀區(qu)(qu)和(he)氣液(ye)分離(li)區(qu)(qu)。
混(hun)(hun)(hun)合(he)區:反(fan)應器底部進水、顆粒污(wu)泥(ni)和氣液(ye)分離區回流的泥(ni)水混(hun)(hun)(hun)合(he)物有效地在此區混(hun)(hun)(hun)合(he)。
第(di)1厭(yan)氧區(qu)(qu):混(hun)合(he)(he)(he)區(qu)(qu)形成的(de)(de)泥水(shui)混(hun)合(he)(he)(he)物進入(ru)該區(qu)(qu),在高濃度污泥作用下,大部(bu)(bu)分(fen)(fen)有機物轉化(hua)為沼氣。混(hun)合(he)(he)(he)液上(shang)升(sheng)流和(he)沼氣的(de)(de)劇烈擾動使該反(fan)應(ying)區(qu)(qu)內污泥呈膨脹和(he)流化(hua)狀態,加強(qiang)了泥水(shui)表面接觸,污泥由(you)此而保持著(zhu)高的(de)(de)活性。隨著(zhu)沼氣產(chan)量的(de)(de)增多(duo),一(yi)部(bu)(bu)分(fen)(fen)泥水(shui)混(hun)合(he)(he)(he)物被(bei)沼氣提升(sheng)至頂(ding)部(bu)(bu)的(de)(de)氣液分(fen)(fen)離區(qu)(qu)。
氣(qi)液分離(li)區:被提升(sheng)的混合(he)物(wu)中的沼氣(qi)在此與泥(ni)(ni)水分離(li)并導出(chu)處理系統,泥(ni)(ni)水混合(he)物(wu)則沿著回流管返回到(dao)最下端的混合(he)區,與反(fan)應器底部的污(wu)泥(ni)(ni)和進水充分混合(he),實現了混合(he)液的內部循環。
第(di)2厭氧區(qu):經第(di)1厭氧區(qu)處理(li)后的(de)(de)廢(fei)水,除一部分(fen)(fen)被沼(zhao)氣(qi)提升外,其余(yu)的(de)(de)都通過三(san)相分(fen)(fen)離器進(jin)入(ru)第(di)2厭氧區(qu)。該區(qu)污(wu)泥濃度較低(di),且廢(fei)水中大部分(fen)(fen)有機物(wu)已在第(di)1厭氧區(qu)被降(jiang)解,因此沼(zhao)氣(qi)產生(sheng)量較少。沼(zhao)氣(qi)通過沼(zhao)氣(qi)管導入(ru)氣(qi)液分(fen)(fen)離區(qu),對第(di)2厭氧區(qu)的(de)(de)擾動很小,這為污(wu)泥的(de)(de)停留提供了有利條件。
沉淀(dian)(dian)區(qu):第2厭氧區(qu)的(de)泥水混合(he)物在沉淀(dian)(dian)區(qu)進(jin)行固液(ye)(ye)分(fen)離,上清液(ye)(ye)由出水管排走,沉淀(dian)(dian)的(de)顆粒污泥返回第2厭氧區(qu)污泥床。
從IC反應器工作原理中可見,反應器通過(guo)(guo)2層三(san)相分離(li)器來實(shi)現SRT>HRT,獲得(de)高(gao)污泥濃度;通過(guo)(guo)大量沼氣和內循環的(de)劇烈擾(rao)動,使泥水充分接觸,獲得(de)良好的(de)傳質效果。
IC 反應器的構造及其工(gong)作原理決(jue)定了其在控制(zhi)厭(yan)氧處理影響因素(su)方面比其它反應器更具(ju)有優勢。
(1)容積負荷(he)高:IC反應(ying)器內(nei)污(wu)泥濃度(du)高,微生物(wu)量大,且存在內(nei)循環,傳質(zhi)效果(guo)好,進水有機負荷(he)可超(chao)過普通(tong)厭氧反應(ying)器的(de)3倍以上。
(2)節省(sheng)投資(zi)(zi)和占地面積(ji)(ji):IC 反應器(qi)(qi)容積(ji)(ji)負荷率(lv)高(gao)出普(pu)通(tong)UASB 反應器(qi)(qi)3倍(bei)左右,其體積(ji)(ji)相(xiang)當于普(pu)通(tong)反應器(qi)(qi)的1/4—1/3 左右,大(da)大(da)降低了反應器(qi)(qi)的基建投資(zi)(zi);而且IC反應器(qi)(qi)高(gao)徑(jing)比很(hen)大(da),一般為4—8,所以占地面積(ji)(ji)少。
(3)抗沖擊負荷(he)能力(li)強:大量(liang)的(de)循環水和進水充(chong)(chong)分混合(he),使原水中的(de)有(you)害物質得到充(chong)(chong)分稀釋(shi),大大降低了毒物對厭氧消化(hua)過程的(de)影(ying)響。
(4)抗(kang)低(di)溫(wen)(wen)能力強(qiang):溫(wen)(wen)度對厭(yan)(yan)氧消(xiao)化的(de)影(ying)響(xiang)(xiang)主要(yao)是對消(xiao)化速率的(de)影(ying)響(xiang)(xiang)。IC反(fan)應(ying)器由于含有大量的(de)微生物,溫(wen)(wen)度對厭(yan)(yan)氧消(xiao)化的(de)影(ying)響(xiang)(xiang)變得不(bu)再顯(xian)著和嚴重。通常(chang)IC反(fan)應(ying)器厭(yan)(yan)氧消(xiao)化可(ke)在常(chang)溫(wen)(wen)條件(20—25 ℃)下進行(xing),這樣減少了消(xiao)化保溫(wen)(wen)的(de)困難,節(jie)省(sheng)了能量。
(5)具有緩(huan)沖pH值的能(neng)力:內循環流量相當(dang)于第1 厭氧區(qu)的出(chu)水(shui)回流,可利用COD轉化(hua)的堿度,對pH值起緩(huan)沖作(zuo)用,使反應器內pH值保(bao)持(chi)最佳狀態,同時還可減少進(jin)水(shui)的投堿量。

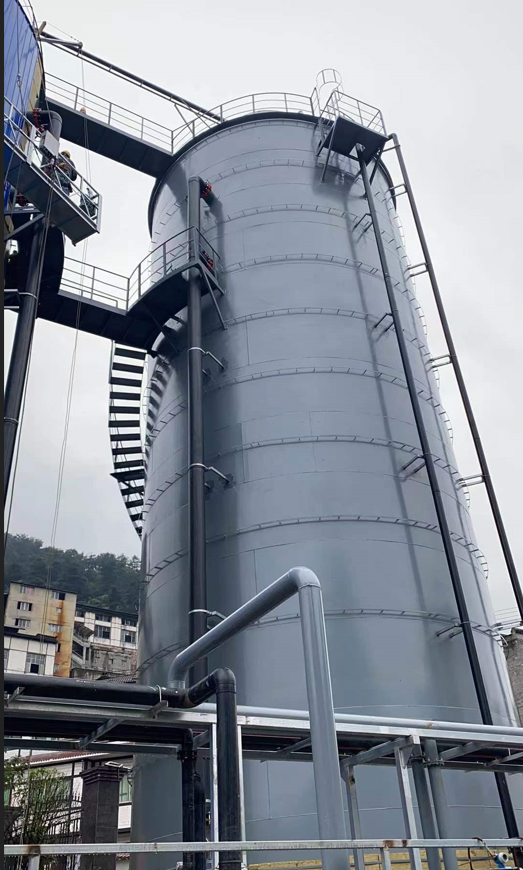

公司(si)的潁(ying)上縣(xian)生活垃圾焚燒發電滲濾液處理站項目的整體結構實際圖:
六、 EGSB厭氧反應罐裝備技術
厭氧顆(ke)粒(li)污泥(ni)膨脹(zhang)床(chuang)反應(ying)器(qi)(qi) expanded granular sludge blanket reactor (簡稱EGSB)是指由底部(bu)的(de)污泥(ni)區(qu)和(he)中上部(bu)氣、液、固三(san)相(xiang)分離區(qu)合為(wei)一體的(de),通過(guo)回流和(he)結構(gou)設計使(shi)廢水(shui)在反應(ying)器(qi)(qi)內具有較(jiao)高(gao)上升流速,反應(ying)器(qi)(qi)內部(bu)顆(ke)粒(li)污泥(ni)處于膨脹(zhang)狀(zhuang)態的(de)有機物(wu)降解高(gao)塔式厭氧裝置。
EGSB反應器在結構及運行特點上集UASB和AFB的特點于一體,具有大顆粒污泥、高水力負荷、高有機負荷等明顯優勢。均有保留較高污泥量。獲得較高有機負荷,保持反應器高處理效率的可能性和運行性。該工藝區別于UASB和AFB的特點:
(1)與UASB反應器相比,EGSB反應器高徑比大,液體上升流速(4~10m/h)和COD有機負荷(40 kg/(m3·d))更高,比UASB反應器更適合中低濃度污水的處理。
(2)污泥在反應器內呈膨脹流化狀態,污泥均是顆粒狀的,活性高。沉淀性能良好。
(3)與UASB反應器的混合方式不同,由于較高的液體上升流速和氣體攪動,使泥水的混合更充分;抗沖擊負荷能力強,運行穩定性好。內循環的形成使得反應器污泥膨脹床區的實際水量遠大于進水量,循環回流水稀釋了進水,大大提高了反應器的抗沖擊負荷能力和緩沖pH值變化能力。
(4)反應器底部污泥所承受的靜水壓力較高,顆粒污泥粒徑較大,強度較好。

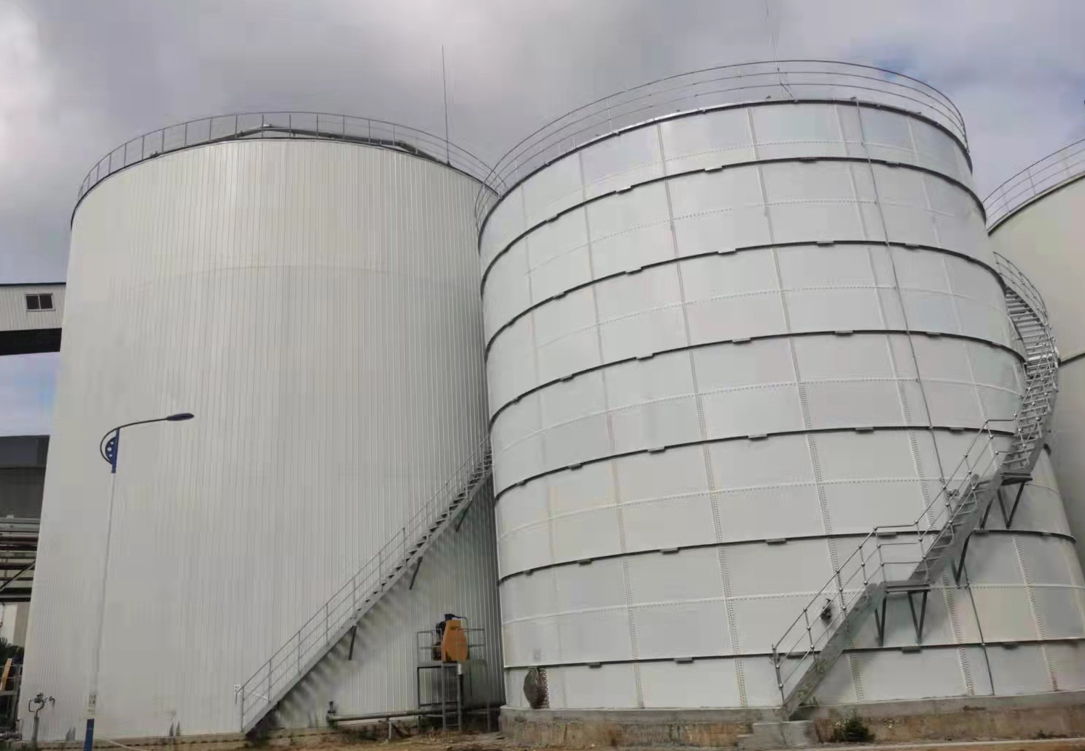

公司在仁懷市石火爐白酒廢水處理廠改造工程中建設的EGSB照片如下:

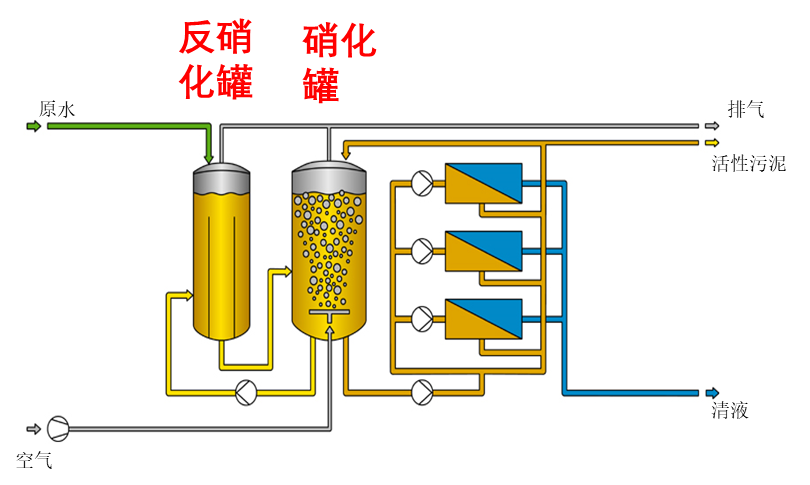

反硝(xiao)(xiao)化/硝(xiao)(xiao)化罐+外置式UF系統(tong) (MBR)工藝原理圖
如圖所(suo)示,外(wai)置式(shi)膜(mo)(mo)生(sheng)(sheng)物(wu)(wu)(wu)反(fan)應(ying)(ying)器(qi)包括(kuo)生(sheng)(sheng)化(hua)(hua)反(fan)應(ying)(ying)器(qi)和(he)超(chao)濾(lv)UF兩個單元。生(sheng)(sheng)化(hua)(hua)反(fan)應(ying)(ying)器(qi)又(you)可分(fen)(fen)(fen)(fen)為前置式(shi)反(fan)硝(xiao)(xiao)(xiao)(xiao)化(hua)(hua)和(he)硝(xiao)(xiao)(xiao)(xiao)化(hua)(hua)兩部分(fen)(fen)(fen)(fen)。在硝(xiao)(xiao)(xiao)(xiao)化(hua)(hua)罐中,通過(guo)(guo)高活性的(de)好氧微生(sheng)(sheng)物(wu)(wu)(wu)作(zuo)用(yong),降(jiang)解(jie)大部分(fen)(fen)(fen)(fen)有(you)機(ji)物(wu)(wu)(wu),并使氨(an)氮(dan)(dan)和(he)有(you)機(ji)氮(dan)(dan)氧化(hua)(hua)為硝(xiao)(xiao)(xiao)(xiao)酸(suan)鹽和(he)亞硝(xiao)(xiao)(xiao)(xiao)酸(suan)鹽,回流到(dao)反(fan)硝(xiao)(xiao)(xiao)(xiao)化(hua)(hua)罐,在缺氧環(huan)境中還原成氮(dan)(dan)氣(qi)排出,達(da)到(dao)脫(tuo)氮(dan)(dan)的(de)目(mu)的(de),反(fan)硝(xiao)(xiao)(xiao)(xiao)化(hua)(hua)率(lv)大于99%。為提高氧的(de)利用(yong)率(lv),采(cai)用(yong)特(te)殊(shu)設計的(de)深水(shui)射流曝氣(qi)機(ji)構,氧的(de)利用(yong)率(lv)達(da)到(dao)40%。超(chao)濾(lv)UF采(cai)用(yong)孔徑(jing)0.02μm的(de)有(you)機(ji)管式(shi)超(chao)濾(lv)膜(mo)(mo), 外(wai)置式(shi)膜(mo)(mo)生(sheng)(sheng)物(wu)(wu)(wu)反(fan)應(ying)(ying)器(qi)通過(guo)(guo)超(chao)濾(lv)膜(mo)(mo)分(fen)(fen)(fen)(fen)離凈化(hua)(hua)水(shui)和(he)菌體,污泥(ni)回流可使生(sheng)(sheng)化(hua)(hua)反(fan)應(ying)(ying)器(qi)中的(de)污泥(ni)濃(nong)度(du)達(da)到(dao)15-30g/l,經過(guo)(guo)不斷馴化(hua)(hua)形成的(de)微生(sheng)(sheng)物(wu)(wu)(wu)菌群,對(dui)滲(shen)瀝液中難生(sheng)(sheng)物(wu)(wu)(wu)降(jiang)解(jie)的(de)有(you)機(ji)物(wu)(wu)(wu)也能逐步降(jiang)解(jie)。其中采(cai)用(yong)管式(shi)超(chao)濾(lv)膜(mo)(mo)的(de)外(wai)置式(shi)膜(mo)(mo)生(sheng)(sheng)物(wu)(wu)(wu)反(fan)應(ying)(ying)器(qi),避免了(le)傳統的(de)浸(jin)沒式(shi)膜(mo)(mo)生(sheng)(sheng)物(wu)(wu)(wu)反(fan)應(ying)(ying)器(qi)中的(de)反(fan)應(ying)(ying)膜(mo)(mo)容易污染(ran)、堵塞的(de)缺點,且大大降(jiang)低了(le)反(fan)洗(xi)和(he)清洗(xi)的(de)頻(pin)率(lv),可以(yi)長時間(jian)連續穩(wen)定的(de)出水(shui)。
AO生(sheng)(sheng)化(hua)(hua)(hua)(hua)反應器由前(qian)置的(de)(de)反硝(xiao)(xiao)(xiao)(xiao)化(hua)(hua)(hua)(hua)罐(guan)和(he)硝(xiao)(xiao)(xiao)(xiao)化(hua)(hua)(hua)(hua)罐(guan)組成,反硝(xiao)(xiao)(xiao)(xiao)化(hua)(hua)(hua)(hua)罐(guan)和(he)硝(xiao)(xiao)(xiao)(xiao)化(hua)(hua)(hua)(hua)罐(guan)分(fen)別為(wei)鋼結構罐(guan)體。為(wei)保證冬天生(sheng)(sheng)化(hua)(hua)(hua)(hua)池的(de)(de)溫度,生(sheng)(sheng)化(hua)(hua)(hua)(hua)罐(guan)加蓋。在(zai)硝(xiao)(xiao)(xiao)(xiao)化(hua)(hua)(hua)(hua)罐(guan)中(zhong)(zhong),通過(guo)(guo)高活性的(de)(de)好(hao)氧微生(sheng)(sheng)物(wu)(wu)作用(yong),降解(jie)大(da)部分(fen)有(you)機物(wu)(wu),并使氨氮(dan)和(he)有(you)機氮(dan)氧化(hua)(hua)(hua)(hua)為(wei)硝(xiao)(xiao)(xiao)(xiao)酸鹽和(he)亞(ya)硝(xiao)(xiao)(xiao)(xiao)酸鹽,回流(liu)到反硝(xiao)(xiao)(xiao)(xiao)化(hua)(hua)(hua)(hua)罐(guan),在(zai)缺氧環境中(zhong)(zhong)還原成氮(dan)氣(qi)(qi)排出,達(da)到脫氮(dan)的(de)(de)目(mu)的(de)(de)。為(wei)提高氧的(de)(de)利用(yong)率,采用(yong)特殊設計的(de)(de)射(she)流(liu)曝氣(qi)(qi)裝置,以(yi)到達(da)高效(xiao)降解(jie)的(de)(de)目(mu)的(de)(de)。污(wu)泥回流(liu)可使生(sheng)(sheng)化(hua)(hua)(hua)(hua)反應器中(zhong)(zhong)的(de)(de)污(wu)泥濃度達(da)到15-25g/l,經過(guo)(guo)不(bu)斷(duan)馴化(hua)(hua)(hua)(hua)形(xing)成的(de)(de)微生(sheng)(sheng)物(wu)(wu)菌(jun)群(qun),對滲(shen)瀝液中(zhong)(zhong)難生(sheng)(sheng)物(wu)(wu)降解(jie)的(de)(de)有(you)機物(wu)(wu)也能逐步降解(jie)。前(qian)置的(de)(de)反硝(xiao)(xiao)(xiao)(xiao)化(hua)(hua)(hua)(hua)反應器最(zui)大(da)程度地利用(yong)了存(cun)在(zai)于滲(shen)瀝液中(zhong)(zhong)的(de)(de)碳水化(hua)(hua)(hua)(hua)合(he)物(wu)(wu)。反硝(xiao)(xiao)(xiao)(xiao)化(hua)(hua)(hua)(hua)罐(guan)內設液下攪拌裝置。
由于進水滲(shen)瀝液(ye)的污染物濃度很高,膜(mo)生(sheng)物反應器產(chan)(chan)生(sheng)的剩(sheng)余污泥(ni)(ni)(ni)量較多,生(sheng)化(hua)剩(sheng)余污泥(ni)(ni)(ni)和厭(yan)氧(yang)系統產(chan)(chan)生(sheng)的剩(sheng)余污泥(ni)(ni)(ni)一起排入(ru)污泥(ni)(ni)(ni)儲池(chi)(chi)中,采用離心(xin)脫水處理(li),泥(ni)(ni)(ni)餅外(wai)填,清液(ye)回泡沫池(chi)(chi),從而保證了總清液(ye)產(chan)(chan)率(lv)>70%。
硝化罐(guan)、反硝化罐(guan)、厭氧(yang)罐(guan)均(jun)采(cai)用(yong)現(xian)場(chang)(chang)噴砂除(chu)銹(xiu)防腐,罐(guan)體內防腐環氧(yang)煤(mei)瀝青(qing)2底2面(mian)或者(zhe)3底2面(mian),經過(guo)現(xian)場(chang)(chang)噴砂除(chu)銹(xiu),防腐的(de)質量和壽(shou)命得到大幅度的(de)提升。
公司的“反硝化/硝化系統+MBR膜系統+NF/RO膜”處理滲濾液技術一并被入選《2009年國家先進污染防治示范技術名錄》(環發[2009]146號文件)。
2) 反硝化/硝化罐實圖

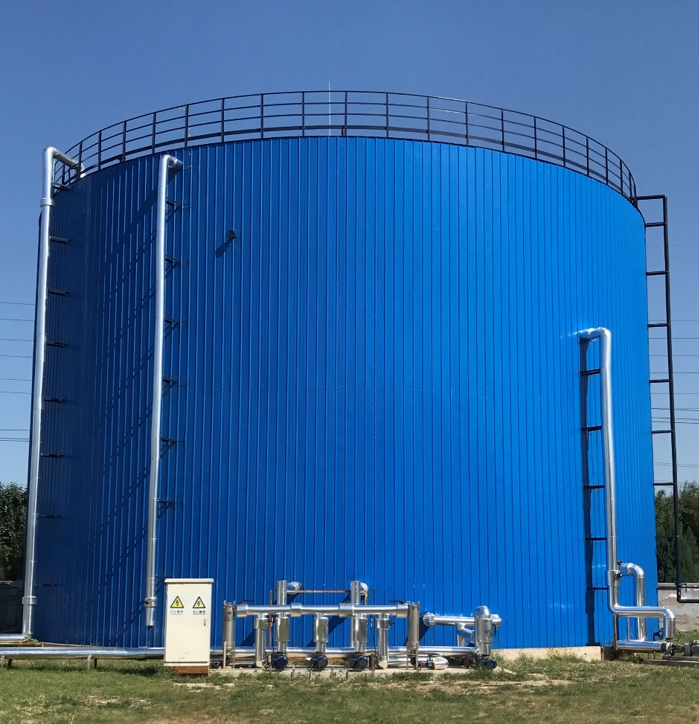

公司項目中的硝化和反硝化罐實圖
